Spray Control – flänsskydd i rostfritt stål
Spray Control är ett patenterat flänsskydd i rostfritt och syrafast stål som skyddar personal och utrustning mot farligt sprut från trycksatta system. Den unika konstruktionen fångar upp kraften vid ett läckage och omvandlar sprutet till ett kontrollerat droppande.
Kontakta oss
Effektivt skydd mot farligt sprut

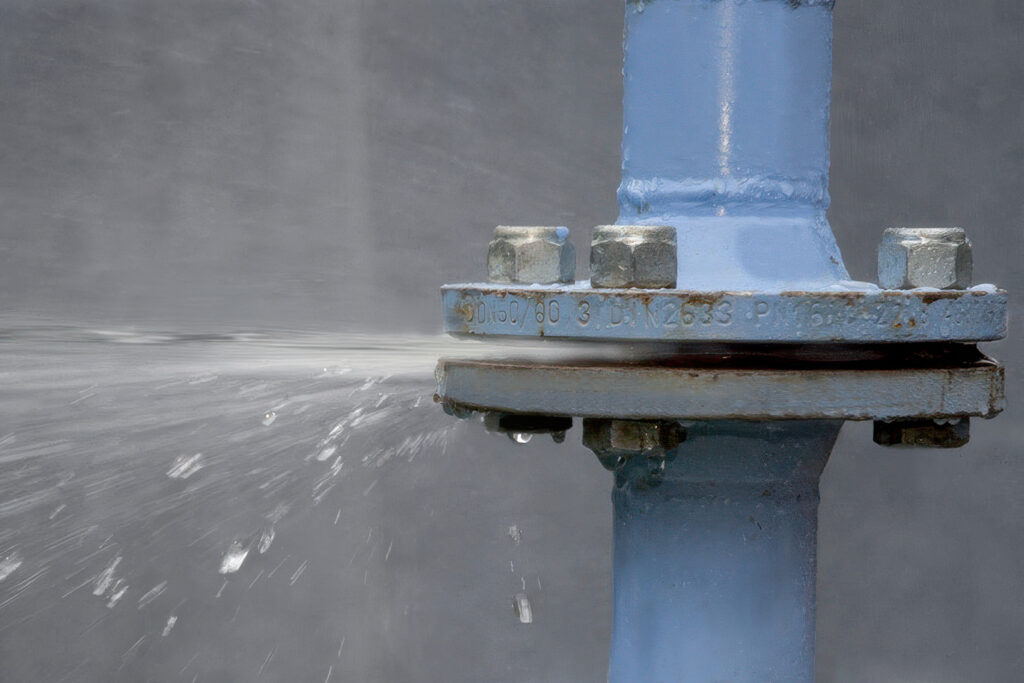

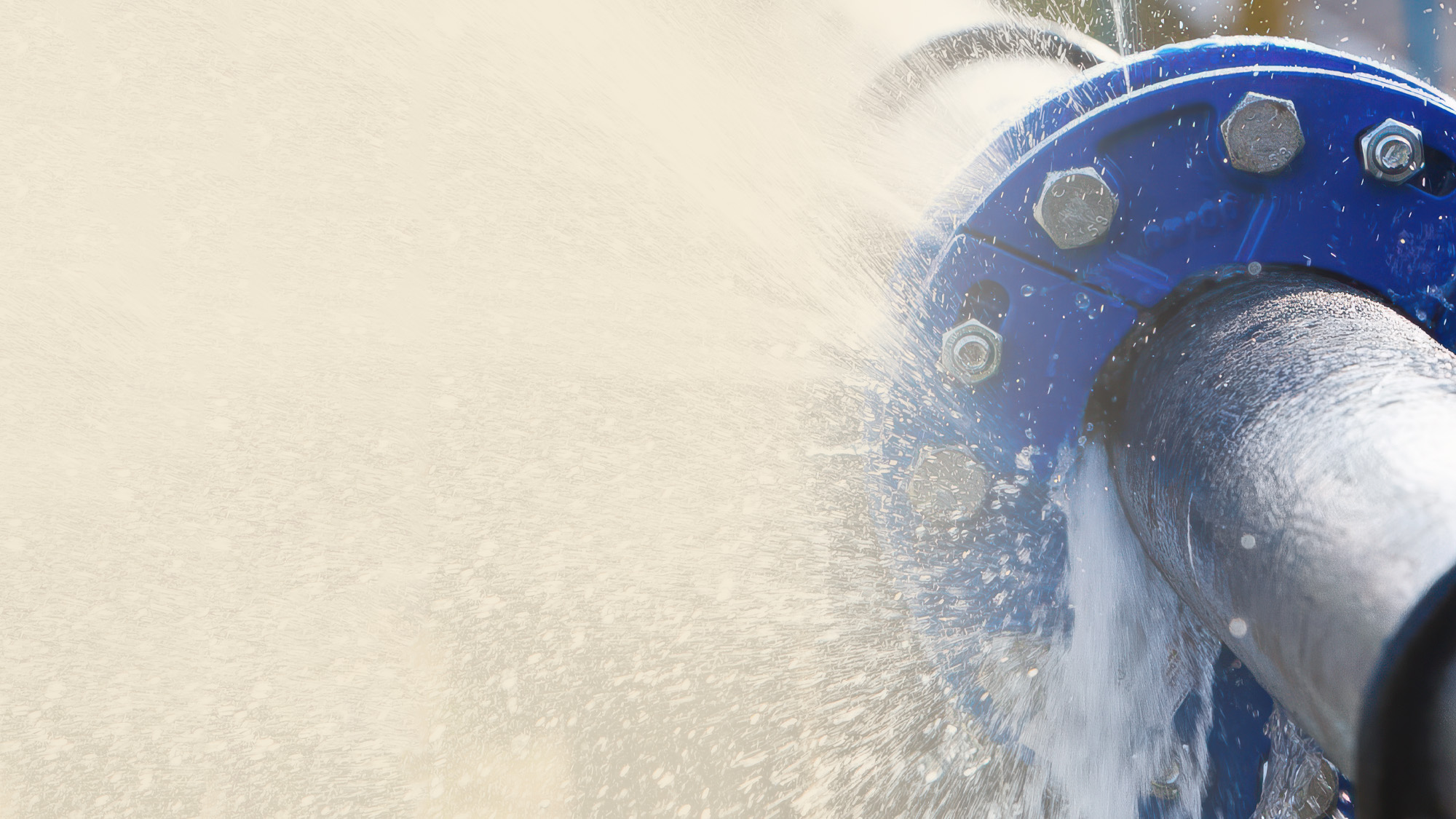

Ett plötsligt läckage i en packning eller ett flänsförband kan få allvarliga konsekvenser. Farliga kemikalier, heta vätskor och ånga kan orsaka personskador, skada utrustning och leda till kostsamma produktionsstopp. I värsta fall kan ett läckage innebära livsfara för personer som arbetar i närheten av trycksatta system.
Spray Control är utvecklat av Bertfelt Teknik för att minska dessa risker. Flänsskyddet består av en skyddsring i rostfritt stål med ett särskilt stålnät på insidan. När ett läckage uppstår absorberar nätet kraften i vätskestrålen och fördelar vätskan runt flänsens inre omkrets. På så sätt reduceras ett kraftigt och potentiellt farligt sprut till ett kontrollerat rinnande eller droppande.
Konstruktionen ger ett effektivt skydd för både människor och utrustning, samtidigt som eventuella läckage blir möjliga att upptäcka.
Läs mer om hur flänsskydd och sprutskydd fungerar och när de behövs.
Utvecklat för krävande industriella miljöer
Spray Control tillverkas i korrosionsbeständigt, rostfritt och syrafast stål av kvalitet ASTM 316/DIN 1.4404. Materialet ger god motståndskraft mot många aggressiva, giftiga, varma och kalla medier samt mot UV-strålning.
Flänsskyddet används i processer där exempelvis kemikalier, kaustiksoda, svartlut, alkohol, olja eller ånga förekommer. Enligt produktdokumentationen är skyddet konstruerat för temperaturer upp till 1 100 °C och tryck upp till 200 bar. Vilka förhållanden som är lämpliga för en specifik installation behöver bedömas utifrån aktuellt medium, temperatur, tryck och övriga driftförutsättningar.
Spray Control finns för olika flänstyper och dimensioner, inklusive ovala och rektangulära flänsar.
Enkel montering utan verktyg
Spray Control är utformat som ett flexibelt stålband som monteras runt flänsförbandet. Ett justerbart snabblås gör att skyddet snabbt kan monteras och demonteras utan verktyg, vilket underlättar vid installation, inspektion och löpande underhåll.
Skyddet tar minimalt med plats och lämnar bultändar och muttrar synliga. Det innebär att skruvförband kan inspekteras och vid behov efterjusteras utan att skyddet behöver demonteras.
Monteringsinstruktion
1. Använd gärna handskar vid montering.

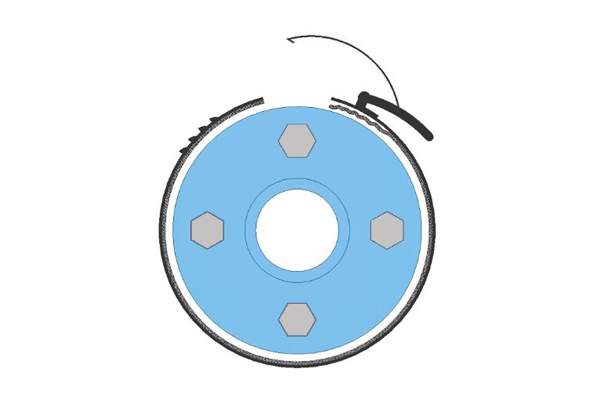

2. Placera sprutskydd runt omkring flänsen.

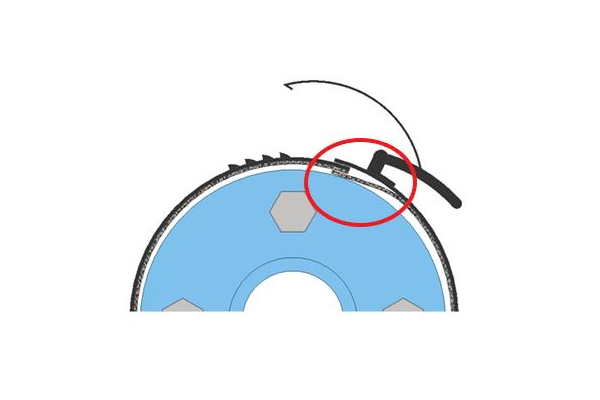

3. Separera stålnätet från sprutskyddets undersida under haken.

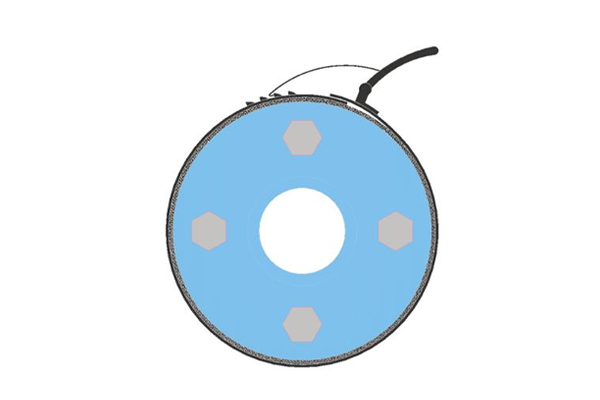

4. Stick in den andra änden av sprutskyddet mellan stål och stålnät. Kläm ihop bägge sidor av sprutskyddet. Kroka i haken i vald öppning för önskad anspänning.
Tekniska specifikationer och tester
Tekniska
specifikationer
- Produkt: Spray Control
- Typ: Flänsskydd / sprutskydd i stål
- Material: Rostfritt och syrafast stål
- Materialkvalitet: ASTM 316 / DIN 1.4404
- Konstruktion: Stålband med invändigt stålnät
- Montering: Justerbart snabblås, utan verktyg
- Standardbredder: 50, 70 och 90 mm
- Temperaturbeständighet: Upp till 1 100 °C enligt produktdokumentation
- Tryckbeständighet: Upp till 200 bar enligt produktdokumentation
- Dimensionering: Efter DN/PN eller flänsens omkrets
Dimensioner och artikelnummer
Spray Control finns för flänsanslutningar i olika storlekar och tryckklasser enligt DIN. Vid beställning anges normalt flänsens DN-storlek och PN-klass. Alternativt kan skyddet specificeras genom att mäta flänsens omkrets och ange relevant flänsavstånd.
Skydden finns i standardbredderna 50, 70 och 90 mm. Val av dimension och artikelnummer görs utifrån flänsens konstruktion och mått.
För installationer där ett traditionellt flänsskydd i stål inte passar finns även Spray Control Textile, ett flexibelt och måttsytt sprutskydd i teflonbelagd glasfiber. Läs mer om Spray Control Textile
Testat för säkerhet i krävande miljöer
Spray Control har genomgått tester vid TÜV i Tyskland. Vid dessa tester har skyddet klarat tryck på över 100 bar vid mindre läckage respektive 50 bar vid större läckage.
Produkten har även testats enligt SOLAS, IMO MSC/Circ. 647, och enligt produktdokumentationen bedömts som lämplig för användning i maskinrum. Dokumentationen anger även certifiering av DNV GL.
För information om aktuella testresultat, certifikat och tekniska förutsättningar, kontakta BL Instruments.
